トップページガラス用装飾フィルム>SUNBLOCK(サンブロック/機能性ガラスフィルム) - 日照調整・断熱タイプ
送料区分
送料は別途¥2,200(税込)〜必要となります。
※北海道・沖縄・離島に関しては、別途実費必要になります。

SUNBLOCK(サンブロック/機能性ガラスフィルム)
日照調整・断熱タイプ

サンブロック

サンブロックは遮熱効果や省エネ効果に優れ、
飛散防止などの地震対策に有効なガラス用フィルム。

日照調整・断熱タイプは熱の流出入を少なくする断熱効果を高めたり、紫外線を99%カットするといった遮熱や省エネに有効なガラス用フィルムです。

日照調整・断熱タイプ

日射量の調整と省エネ効果
夏場は窓から入る日射熱をカットしたり、冬場は暖められた室内の保温性を高めたり、熱の流出入を少なくする断熱効果を高めることで、冷暖房費の節約にもなります。
夏場は遮蔽係数が低いほど冷房効果が高く、冬場は熱貫流率が小さいほど暖房効果が高くなります。
UVカット
年々人体に与える悪影響が重要視されている紫外線UV。過度に浴びたことが原因で悪性黒色種(メラノーマ)や皮膚がん、皮膚の老化、白内障、免疫機能低下等を引き起こすほか、身近なところではカーテンやフローリング、畳、家具等、褐色劣化の原因にもなります。
サンブロックフィルムはこのように人体やインテリアに有害な紫外線を99%カットします。
こちらの動画で反射風合をご確認いただけます。

スパッタードシリーズ

NBA(日照調整・断熱タイプ)

ニッケル=シルバー=ニッケルの三層スパッタードのフラッグシップモデル。太陽光はふんだんに取り入れ太陽熱は遮断、スパッタードフィルムのため製品性能の安定性は抜群です!

■NBA70i

フィルム厚 38μm

スパッタード極薄ミラー調

透明断熱 JIS A5759 耐候性試験適合品

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥253,000 BH0539
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥9,900 BH0563

■NBA50i

フィルム厚 38μm

スパッタード薄ミラー調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥253,000 BH0616
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥9,900 BH0639

■NBA35i

フィルム厚 38μm

スパッタード薄ミラー調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥253,000 BH0617
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥9,900 BH0640

ブロンズ(日照調整・断熱タイプ)

■ブロンズ35i

フィルム厚 38μm

スパッタード中ブロンズ調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥275,000 BH0537
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥11,000 BH0561

■ブロンズ20i

フィルム厚 38μm

スパッタード濃ブロンズ調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥275,000 BH0538
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥11,000 BH0562

シルバーシリーズ

シルバー(日照調整・断熱タイプ)

■シルバー50i

フィルム厚 50μm

薄ミラー調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥132,000 BH0808
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0809

■シルバー35i

フィルム厚 50μm

中ミラー調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥132,000 BH0622
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0645

■シルバー20i

フィルム厚 50μm

濃ミラー調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥132,000 BH0700
914×30m ¥88,000 BH0701
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0707
914mm巾 ¥3,300 BH0708

シルバーブロンズ(日照調整・断熱タイプ)

■シルバーブロンズ15

フィルム厚 38μm

ミラーブロンズ調

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥121,000 BH0626
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0649

スペシャライズドフィルム

マット(日照調整・断熱タイプ)

■ブラックマット

フィルム厚 75μm

ブラック不透明

可視光線透過率0%。完全な目隠しや暗室を作ることが可能。紫外線、日射を完全に遮断したい場所には最適。

  • 日照調整
  • 飛散防止
  • UVカット
  • 防虫効果
サイズ ロール価格(税込) 商品コード
1524×30m ¥143,000 BH0628
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0651

■ホワイトマット

フィルム厚 50μm

乳白調

  • 日照調整
  • 飛散防止
  • UVカット
サイズ ロール価格(税込) 商品コード
1524×30m ¥154,000 BH0629
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥6,050 BH0652

MA-377(日照調整・断熱タイプ)

■MA-377

フィルム厚 50μm

乳白調

  • 日照調整
  • 飛散防止
  • UVカット
サイズ ロール価格(税込) 商品コード
1524×30m ¥132,000 BH0630
サイズ 切売価格(税込) 商品コード
1524mm巾 ¥5,500 BH0653

※実際の商品と掲載画像は多少異なりますのでご了承願います。

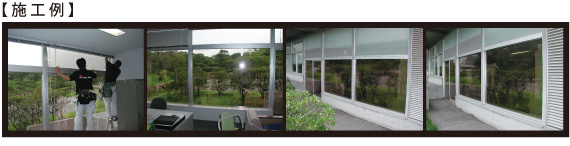

施工例

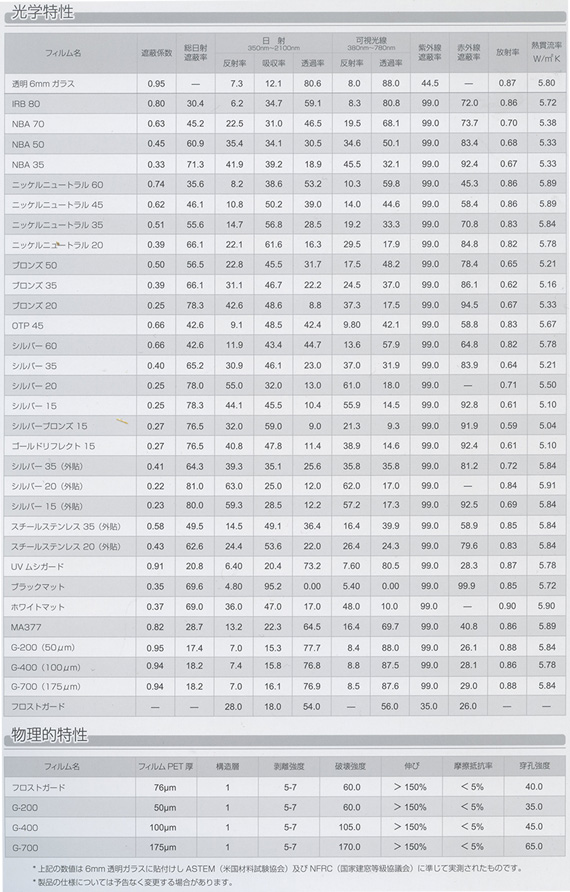

■ 光学特性

フィルム名 遮蔽
係数
総日射
遮蔽率
日射
350nm〜2100nm
可視光線
380nm〜780nm
紫外線
遮蔽率
放射率 熱貫
流率
反射率 吸収率 透過率 反射率 透過率
NBA70i 0.63 45.2 22.5 31.0 46.5 19.5 68.1 99.0 0.70 5.38
NBA50i 0.45 60.9 35.4 34.1 30.5 34.6 50.1 99.0 0.68 5.33
NBA35i 0.33 71.3 41.9 39.2 18.9 45.5 32.1 99.0 0.67 5.33
ブロンズ35i 0.39 66.1 31.1 46.7 22.2 24.5 37.0 99.0 0.62 5.16
ブロンズ20i 0.25 78.3 42.6 48.6 8.8 37.3 17.5 99.0 0.67 5.33
シルバー50i 0.58 50.0 24.0 37.0 39.0 24.0 51.0 99.0 0.82 5.78
シルバー35i 0.40 65.0 39.0 36.0 25.0 42.0 33.0 99.0 0.72 5.57
シルバー20i 0.25 78.0 55.0 32.0 13.0 61.0 18.0 99.0 0.71 5.50
シルバーブロンズ15 0.27 76.5 32.0 59.0 9.0 21.3 9.3 99.0 0.59 5.04
ブラックマット 0.20 84.0 41.0 59.0 0.00 6.0 0.00 99.0 0.72 5.57
ホワイトマット 0.37 69.0 36.0 47.0 17.0 48.0 10.0 99.0 0.90 5.90
MA-377 0.84 27.0 14.0 18.0 68.0 17.0 72.0 99.0 0.90 6.08

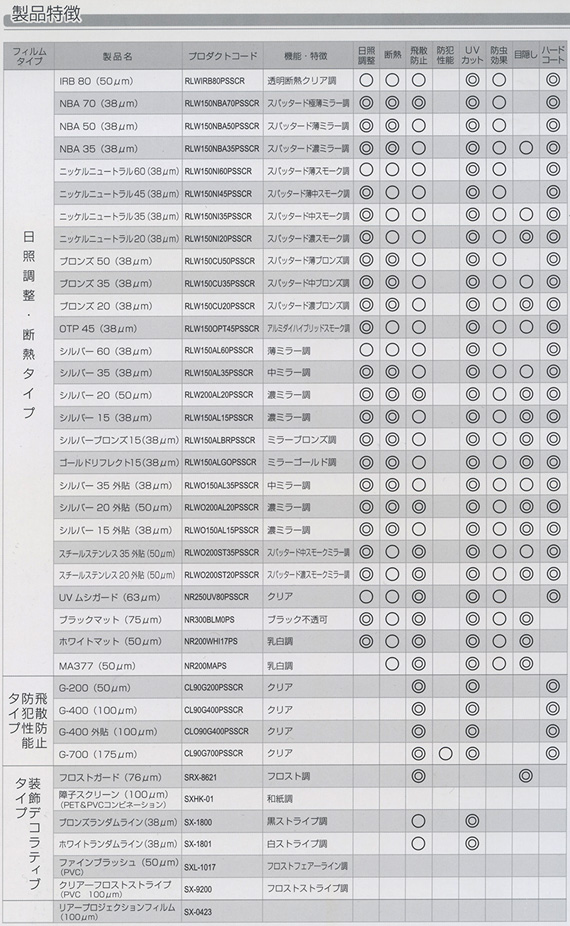

■ 製品特徴

フィルム
タイプ
製品名 プロダクトコード 機能・特徴 日照
調整
飛散
防止
防犯
性能
UV
カット
目隠し




日照調整・断熱タイプ NBA70i(38μm) RLW150NBA70PSSCR スパッタード極薄ミラー調
NBA50i(38μm) RLW150NBA50PSSCR スパッタード薄ミラー調
NBA35i(38μm) RLW150NBA35PSSCR スパッタード薄ミラー調
ブロンズ35i(38μm) RLW150CU35WASCR スパッタード中ブロンズ調
ブロンズ20i(38μm) RLW150CU20WASCR スパッタード濃ブロンズ調
シルバー50i(50μm) RLW200AL50PSSCR 薄ミラー調
シルバー35i(50μm) RLW200AL35PSSCR 中ミラー調
シルバー20i(50μm) RLW200AL20PSSCR 濃ミラー調
シルバーブロンズ15(38μm) RLW150ALBRPSSCR ミラーブロンズ調
ブラックマット(75μm) NR300BLM0PS ブラック不透過
ホワイトマット(50μm) NR200WFI17PS 乳白調
MA-377(50μm) NR200MA70PS 乳白調

※上記の数値は6mm透明ガラスに貼付けし、ASTEM(米国材料試験協会)および、NFRC(国家建窓等級協議会)に準じて実施されたものです。
※製品の仕様については予告なく変更する場合があります。

ご注意

【養生期間】
施工直後は水泡や白濁がみられることがありますが、時間とともに乾燥消滅します。 無理に押さえたりすると透明感を損なうことがありますので水分が蒸発するまで触らないようにして下さい。 乾燥には通常3日から2週間ほど必要ですが、気候や日当たりなど設置状況によっては養生期間が長くなることがありますので、 水分が完全に乾くまでお手入れは控えて下さい。
【施工後のメンテナンス】
通常の汚れは柔らかい布で拭き取れます。クレンザーや硬い布、紙などフィルム面を傷つける恐れがあるものは使用しないで下さい。落ちにくい汚れがついてしまった場合は中性洗剤を薄めてお使い下さい。アンモニア系、有機溶剤等の使用は避け、研磨剤や洗浄ブラシはフィルムを傷つけますので使用しないで下さい。フィルム面への貼りテープ類は使用しないで下さい。
【虹彩現象】
ガラスに施工されたフィルムは、室内蛍光灯や太陽光により表面に虹のような模様が見えることがありますが、製品の不良ではありません。
【エッジキャップ】
フィルムのエッジラインとガラスフレームのクリアランスは、通常1~3mmを標準とします。これは施工作業時に水分が排出されるために必要です。また、ガラスフレームと干渉して、フィルムが剥がれないためにも必要です。フレームの状況によって、通常の基準より劣る場合があります。
【熱割れについて】
フィルムを貼付けするとガラスの日射熱吸収率が高まる場合があります。その時に日射熱を吸収したガラスが膨張すると、サッシ部分や影となる部分と温度差が生じ、「熱割れ現象」が発生する可能性があります。

用語説明

【遮蔽係数】
遮蔽係数とは3mmの透明板ガラスの透過、及び再放射による室内流入熱量を1.00として太陽光線の流入熱を表す数値です。遮蔽係数の数値が小さくなるほど日射熱を遮ることを意味し、外気の熱が室内環境に与える影響が小さく省エネルギー効果が高いことを表します。
【総日射遮蔽数】
全太陽エネルギーのうちフィルムによって遮断される太陽エネルギーの割合です。数値が高いほど室外からの熱流入量が少なくなります。
【日射反射率】
値が大きいほど日射反射率が高く、小さいほど反射率が小さくなり、太陽光の300~2100nmの波長域の反射率を表します。
【日射吸収率】
値が大きいほど太陽光の日射吸収率(熱線カット率)が高く、小さいほど吸収率が小さくなります。この数値が高いほど室外からの熱流入量が少なくなり、フィルムによって温度が上昇するため、冬期の断熱性能、結露抑制能力がアップしますが、同時に高すぎると熱割れを起こしやすくなります。全太陽エネルギーから透過される分と反射される分を差し引いたものが吸収エネルギーということになります。
【日射透過率】
赤外線も含む可視光線、紫外線など全ての太陽光線から放射される光線総量が6mm透明ガラスにフィルムを貼った状態のものをどれだけ通過して内部に入ってくるかという数値となります。
【可視光線反射率】
フィルム表面が可視光線を反射させる割合。数値が高いと鏡のようにガラス表面が光ることになります。
【可視光線透過率】
可視光(波長380nm~780nm)の透過率のことで可視光線がフィルムを通じて通過する光の割合を表しています。値が高いほど透明度が高く小さいほど透明度が悪くなります。
【紫外線遮蔽率】
人体に有害な影響を及ぼす紫外線波長280nm~380nm(UV-A UB-B)全域の遮蔽率を表したものです。
【赤外線遮蔽率】
赤外線は紫外線とは反対に可視光線より波長の長い光を差しています。その波長範囲は780nm~と定義されており、その波長の遮蔽率を表したものです。
【熱貫流率】
U値とも言われ室内外の温度差が1℃あるとき、1㎡あたり1時間に損失される熱量を表しています。室内外の温度差に起因する熱の逃げやすさを見る指標で値が低いほど断熱効果が高く、暖房熱が逃げるのを防ぐ効果があります。
【スパッタード】

またはスパッタリングともいいますが、スパッタリングとは真空中に不活性ガス(主にアルゴンガス)を導入しながら基板(ポリエステルフィルム)とターゲット(成膜させる金属)間に直流高電圧を印加しイオン化したアルゴンをターゲットに衝突させて、はじき出されたターゲット物質を基板に成膜させる技術です。スパッタリングによる成膜ではターゲットを変更する事で様々な物質を成膜することができるメリットがあり、スパッタリングで得られる膜はターゲットから高速で飛来した分子が基板の分子に突入することで膜ができるので、一般に蒸着などの方法で得られた膜よりも高い付着性を得ることができます。

【引張り強度】
引張り強度とは材料を引張った時、破断するまでに要した力によって求められる機械的強度のことです。この値が大きいほど破断しにくく強度が強くなります。
【破壊強度】
破壊強度とはフィルムのような薄い材料の絶対的な強度を測定するために行われ、測定値の値が大きいほど強靭でガラスの割れや意図的な侵入に対して強さを発揮します。
【伸び】
試験片で破壊強度試験を行った際、その破断ポイントから縦横に引き離されたパーセンテージは増加します。この破断したガラスポイントを起点としたフィルムの伸張する率を評価しています。伸び100%が示すのは、ガラスの破断起点から2倍の長さになったことを示しています。
【穿孔強度】
指定されたサイズの材料に丸みをおびた鋭利な針でフィルムを刺し強度の確認を行います。測定方法には重量単位(ポンド)を使用。
