トップページへアルミ部材>EKアルミフレーム部材

EKアルミフレーム部材(中型)


ガイド付きアルミフレーム特集

※2024年4月より、長さが1mを超えるアルミ長物商品の
送料が1梱包につき一律¥3,300(税込)に変更となりました。
(北海道・沖縄・離島に関しましては、¥4,400(税込)となります。)
※送料は1ケースごとに必要となります。

【EKフレーム】のツバつきタイプはこちら ⇒



EKアルミフレーム部材

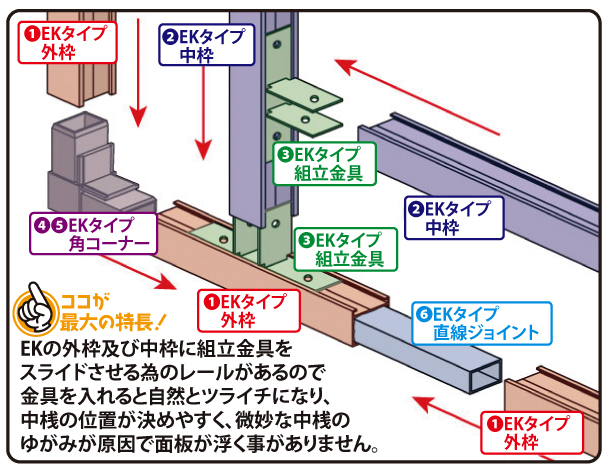

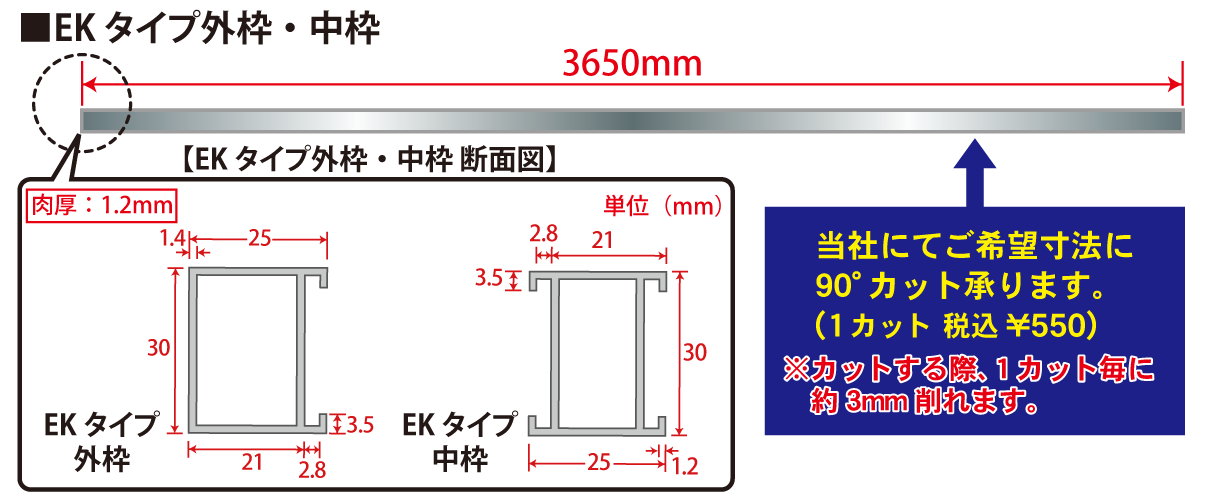

EKアルミフレーム部材図面
EKアルミフレーム部材(ツバつきタイプ)はこちら
▲アルコンフレーム組立動画▲
※例としてEKフレームを製作しておりますが、アルコンフレーム全般の
参考としてご覧いただけます!
EKアルミフレーム部材

【EKフレーム】のツバつきタイプはこちら ⇒


※2024年4月より、長さが1mを超えるアルミ長物商品の
送料が1梱包につき一律¥3,300(税込)に変更となりました。
(北海道・沖縄・離島に関しましては、¥4,400(税込)となります。)
※送料は1ケースごとに必要となります。

  商品名 品番 サイズ 重量 価格
(税込)
商品
コード
送料
¥3,300
(税込)

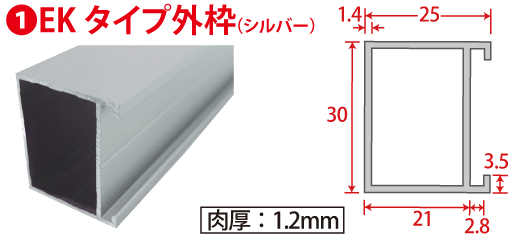

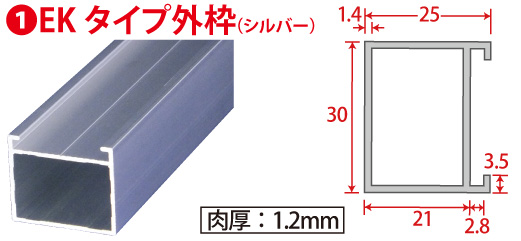

EKタイプ外枠(シルバー) EK-01 25×30×3650
1.2t
1本
約1.1kg
¥2,728

SS0105

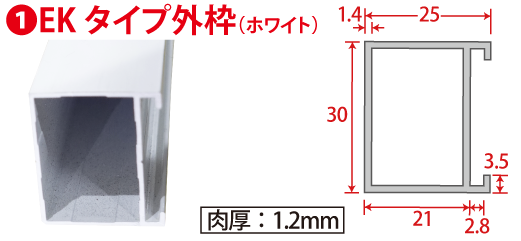

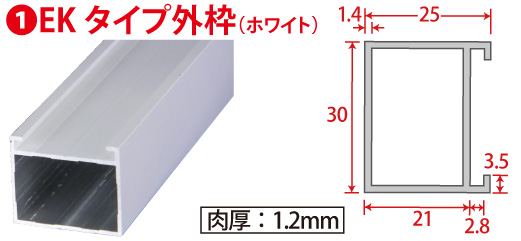

EKタイプ外枠(ホワイト) EKW-01 25×30×3650
1.2t
¥3,586

ALC001

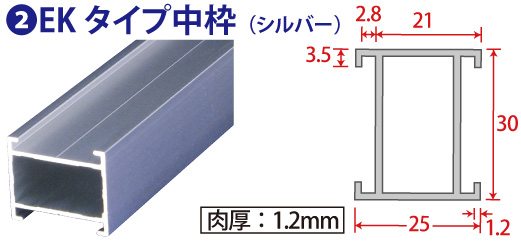

EKタイプ中枠(シルバー) EK-03 25×30×3650
1.2t
1本
約1.2kg
¥2,860

SS0106

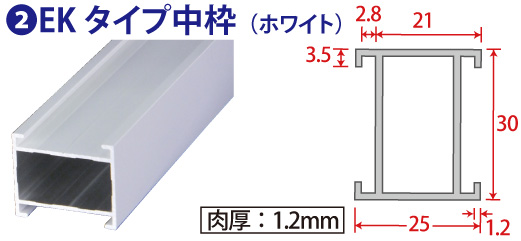

EKタイプ中枠(ホワイト) EKW-03 25×30×3650
1.2t
¥3,718

ALC002

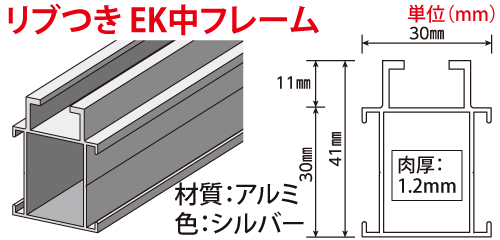

リブ付きEKタイプ中枠 EKR-02 リブ付き用タイプはコチラ

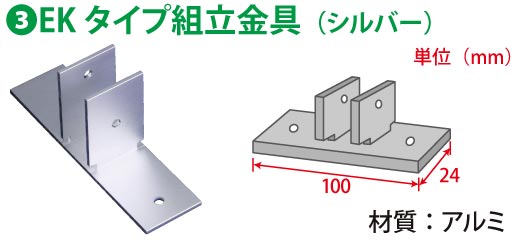

送料区分 EKタイプ組立金具(シルバー) EK-06 1個
約24g
¥264

SS0108

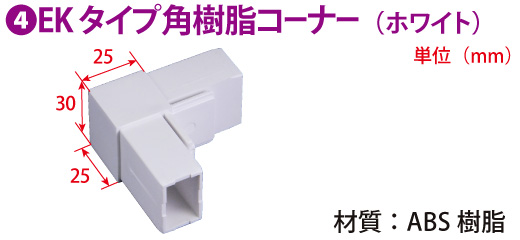

EKタイプ角樹脂コーナー EK-05 25×30 1個
約26g
¥264

SS0107

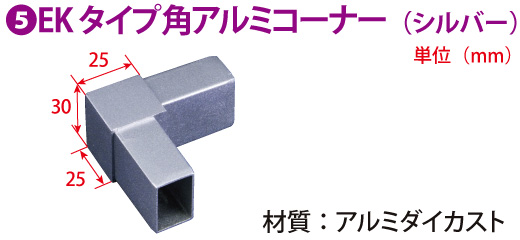

EKタイプ角アルミコーナー EK-10 25×30 1個
約62g
¥638

SS0114

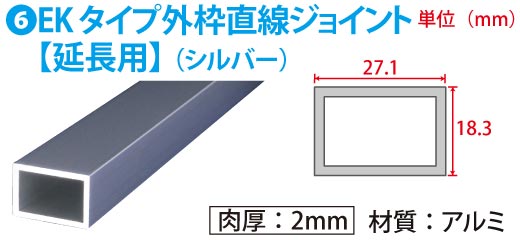

EKタイプ外枠直線ジョイント EK-J 18.3×27.1×400
2.0t
¥924

SS0109

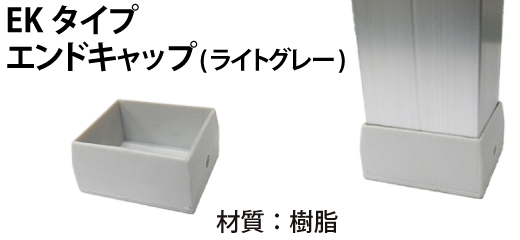

EKタイプエンドキャップ(グレー) EK-11 ¥154

ALC003

EKタイプエンドキャップ(グレー) EK-12S ¥264

ALC004

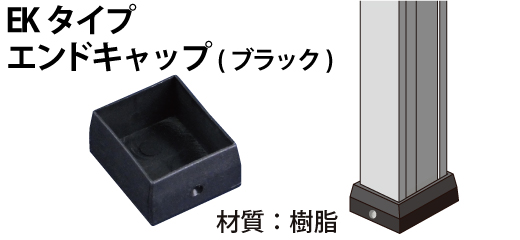

EKタイプエンドキャップ(ブラック) EK-12B ¥264

ALC005


※EKタイプによく使われるサイズは、4×13サイズです。
鍋頭ステンレスドリルビス 4×13 100本入 ¥1,210 SS0903
4×16 100本入 ¥1,320 TAD084
4×19 100本入 ¥1,430 TAD085

↑クリックで拡大画像が見れます。



※上記の外枠・中枠の長さは有効寸法であり、実際は表示の長さよりも
長い場合がございます。詳しい説明はコチラ▶▶▶


送料区分

EKフレーム関連商品

EKフレームの組み立てに最適のビスです。

*フレームの組み立てには、平天ネジではなくこちらが最適です!!
PIAS

材質

SUSステンレス 鉄(三価クロメート)
サイズ 4×13 4×16 4×13 4×16
タイプ 鍋頭 鍋頭
入数 1000ケ入 1000ケ入
価格(税込)

¥9,460

¥10,560 ¥2,860 ¥3,190
商品コード TAD087 TAD088 TAD090 TAD091

※屋外で使用される場合は必ずステンレス製のビスをご使用下さい。
(ビスの腐食により事故につながる恐れがあります。)

↓↓↓100ヶ入の小口ロットタイプございます!!↓↓↓


■ステンレスビス 小口ロットタイプ

ステンレスビス100ヶ入 材質 SUSステンレス
サイズ 4×13 4×16 4×19
タイプ 鍋頭 鍋頭 鍋頭
入数 100ヶ入 100ヶ入 100ヶ入
価格(税込) ¥1,210 ¥1,320 ¥1,430
商品コード SS0903 TAD084 TAD085

※EKタイプによく使われるサイズは4×13mmサイズです。

EKフレームのジョイントに最適のボルトナット↓↓↓

ボルトナットでフレームをガッチリジョイント!!

大型の看板枠を製作するにはジョイントが必要となる場合があります。
そのジョイントに役立つボルトナットのご紹介です。

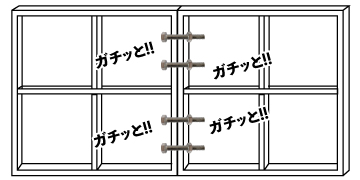

ボルトナットを使用したDKフレームのジョイント例

EKフレームのジョイントには、上記のように
長さ60mmタイプのボルトナットが適しています。

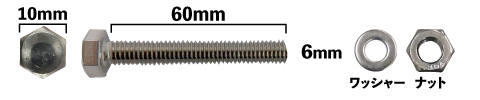

■ステンレス六角ボルトナット 60mmタイプ

ステンレス六角ボルトナット 70mmタイプ

定番の六角ボルトナット。取り外しも可能です。

<必要な工具>
ステンレス六角ボルトナットの使用に必要な工具
品番 M6B
サイズ M6×60mm
セット
内容
ボルトナット、ワッシャー、
ナット
入数 1セット
価格
(税込)
¥154
商品
コード
YU0030

※推奨下穴サイズはφ6.2〜6.5mm


ボルトナットの取付・固定に便利な工具はコチラ↓↓↓

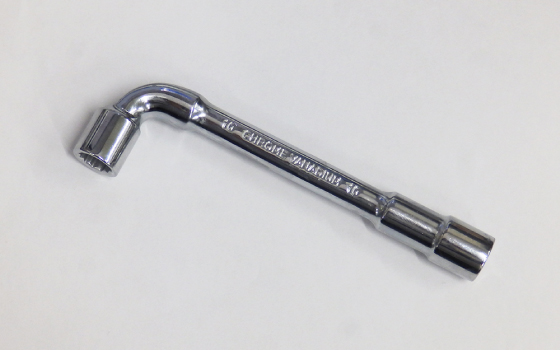

■スルーレンチ

長く突き出たボルトにも使える!!「スルーレンチ」

六角ボルト、ナットの締め外し用のレンチです。
ショートヘッド部は貫通タイプだから、
ボルトが長く突き出ていても使える!!

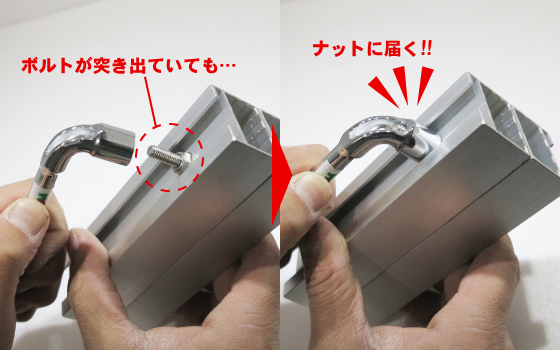

「スルーレンチ」のヘッド部画像
ショートヘッド部は貫通タイプ。ロングヘッド部は貫通していません。
「スルーレンチ」のココがポイント!!
ショートヘッド部はボルトの突き出しを気にせず使えるから便利!!
税込価格 商品コード
¥924 MOK010

アルミフレームにオススメの両面テープ


詳細はこちらをクリック
厚み サイズ 価格(税込) 商品コード
0.3mm 10mm巾×20m巻 ¥649 ME0107
18mm巾×20m巻 ¥1,166 ME0108
19mm巾×20m巻 ¥1,243 ME0109
25mm巾×20m巻 ¥1,628 ME0110
0.8mm 19mm巾×20m巻 ¥1,243 ME0101
25mm巾×20m巻 ¥1,606 ME0102
930mm巾×20m巻
(原反サイズ)
¥59,400 ME0103

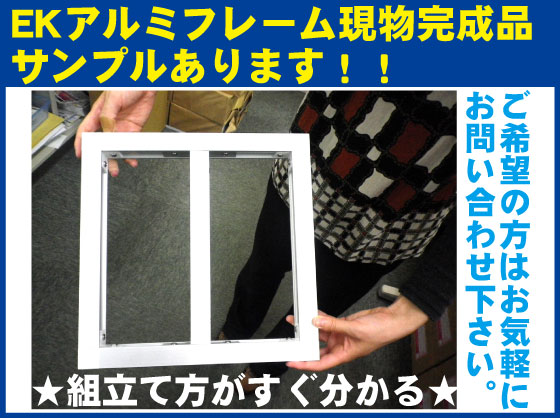

サンプル品

組立の仕組みおよび強度を確認できる、
T字型に組み立て済みの、EKフレームのサンプル品です。
セット内容は下記のとおりです。

  • EK-01 外枠 × 1
  • EK-03 中枠 × 1
  • EK-06 組立金具 × 1
  • ビス × 4
ご購入を迷われている方へ!
ぜひ一度サンプルをお手に取ってみてください!

ご希望の方は、下記のメールフォームにてお申し込みください。
サンプル品はメール便にて発送させていただきます。
※1社につき1セットのみお申し込みいただけます。

申し込みフォームはこちら
