IP規格

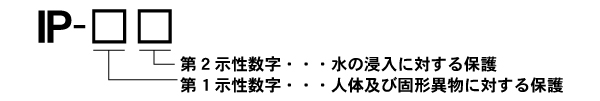

IP(Ingress Protection)
第1示性数字で示す保護の程度
等級 |
人体・固形物体に対する保護 |
| 保護の程度 |
テスト方法 |
| 0 |
保護無し |
テスト無し |
| 1 |
手の接近からの保護 |
直径50mm以上の固形物体(手など)が内部に侵入しない |
| 2 |
指の接近からの保護 |
直径12mm以上の固形物体(指など)が内部に侵入しない |
| 3 |
工具の先端からの保護 |
直径2.5mm以上の工具先端や固形物体が内部に侵入しない |
| 4 |
ワイヤー等からの保護 |
直径1.0mm以上のワイヤーや固形物体が内部に侵入しない |
| 5 |
粉塵からの保護 |
機器の正常な作動に支障をきたしたり、安全を損なうほどの料の粉塵が内部に侵入しない |
| 6 |
完全な防塵構造 |
粉塵の浸入が完全に防護されている |
第2示性数字で示す保護の程度
等級 |
人体・固形物体に対する保護 |
| 保護の程度 |
テスト方法 |
| 0 |
保護無し |
テスト無し |
| 1 |
垂直に落ちてくる水滴によって有害な影響を受けない |
200mmの高さより3〜5mm/分の水滴、10分 |
| 2 |
垂直より左右15°以内からの降雨によって有害な影響を受けない |
200mmの高さより15°の範囲3〜5mm/分の水滴、10分 |
| 3 |
垂直より左右60°以内からの降雨によって有害な影響を受けない |
200mmの高さより60°の範囲10L/分の放水、10分 |
| 4 |
いかなる方向からの水の飛沫によっても有害な影響を受けない |
300〜500mmの高さより全方向に10L/分の放水、10分 |
| 5 |
いかなる方向からの水の直接噴流によっても有害な影響を受けない |
3mの距離から全方向に12.5L/分・30kpaの噴流水、3分間 |
| 6 |
いかなる方向からの水の強い直接噴流によっても有害な影響を受けない |
3ｍの距離から全方向に100L/分・100kpaの噴流水、3分間 |
| 7 |
規程の圧力、時間で水中に没しても水が侵入しない |
水面下・15cm〜1ｍ、30分間 |
| 8 |
水面下での使用が可能 |
メーカーと機器の使用者間の取り決めによる |

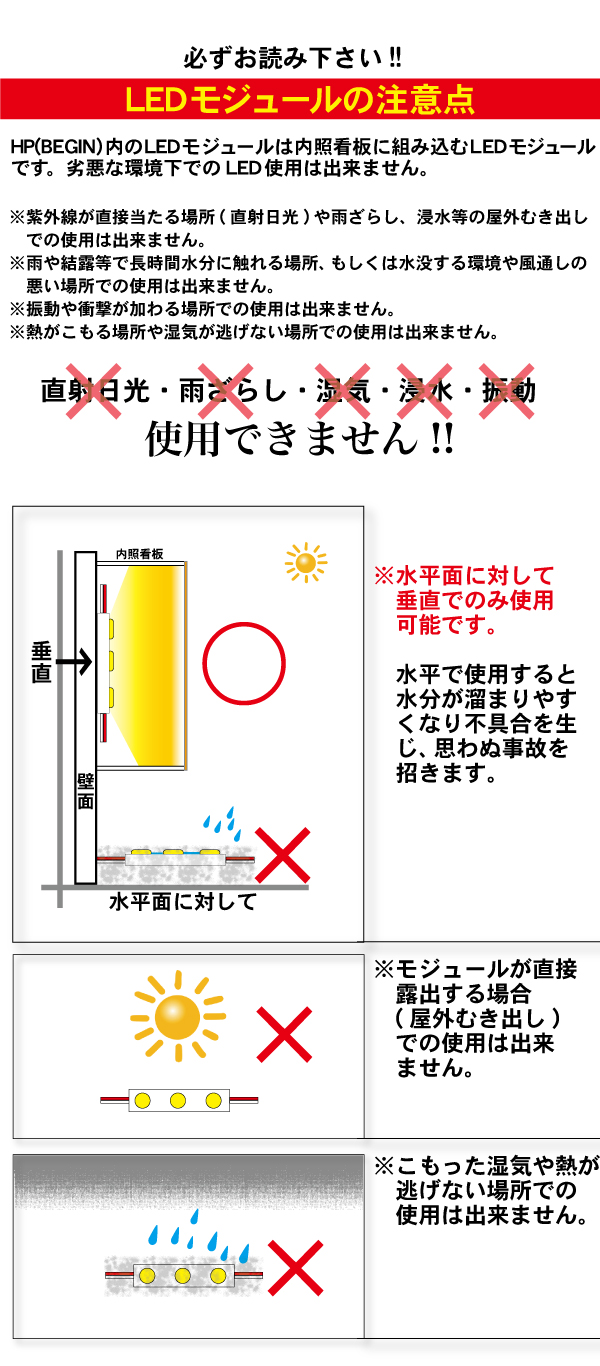

HP(BEGIN）内の看板用LEDモジュール商品に関して・・・・
上記IP規格はあくまでも基準を満たす条件があります。当社取扱LEDモジュール販売ページのスペックの欄に表記しているIP65/IP66/IP67等は短時間テストにより保護された等級であり上記テスト時間を超える想定はしておりません。内照看板用のLEDの為、必ず直射日光及び、雨や浸水を避けて内照看板内での使用をお願い致します。
